產品描述：

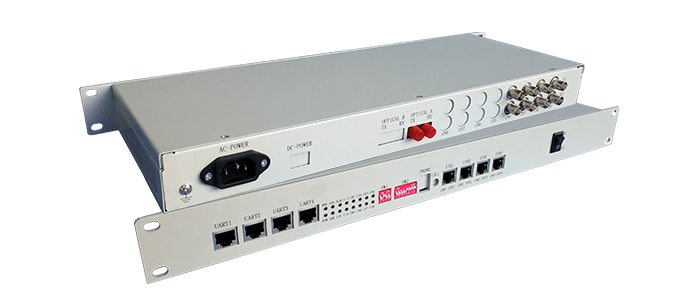

PDX-PDH-4E1BT4FE4-S20F多業務PDH光端機是本公司自主研制和生產的帶以太網通道的光傳輸和接入設備，該設備采用了最新的FPGA技術和專用的超大規?？删幊碳呻娐?，提供4E1/8E1的數字信號、0--4路全速以太網信號的復接分接、0--4路RS232串口數據和光電轉換。光信號采用5B6B線路編碼，傳輸速率為150Mbit/s，支持雙纖雙向模式和單纖雙向(WDM)模式，多種傳輸距離可供選擇，滿足不同需求。適合于點對點光傳輸鏈路，為公眾網和專網提供高質量、靈活可靠的光傳輸數字電路，是電信、移動等網絡運營商和電力、公安、石油等專網的理想選擇。
多業務PDH具有2M支路的本端和遠端環回功能，通過設置相應的DIP開關，可以控制本端和遠端設備實現對應的2M支路的環回，便于測試和故障定位。同時設備還具有完善的故障自診斷功能，提供本端和對端光傳輸鏈路告警、2Mbit/s電路告警和聲音告警。具有聲音告警屏蔽功能。
多業務PDH具有集成度高、可靠性強、功耗低、體積小、功能齊全等特點，在惡劣的環境下亦能穩定工作。整機安裝無任何可調整點，使用方便，維護簡單。另外設備提供一路公務電話通道，公務電話使用普通4線話機手柄實現站間公務聯絡。
多業務PDH為獨立式19”/1U結構，可以實現光鏈路互通。
產品特性：
1、結構精巧，安裝簡便；
2、提供4/8個G.703/E1通道；
3、提供0--4路100M線速Ethernet通道；
4、提供0--4路RS232透明數據通道；
5、提供1+1光纖鏈路備份；
6、支持120Ω/平衡或75Ω/不平衡兩種阻抗（120Ω阻抗在訂貨時要注明）；
7、本端設備可以控制遠端設備完成每個E1支路的環回；
8、E1端口采用數字時鐘恢復電路和數字平滑鎖相電路；
9、抖動指標遠優于國標；
10、以太網接口支持全雙工/半雙工，10/100M速率自適應；
11、光接口為SC、FC接口可選；
12、支持單纖雙向(WDM)傳輸選擇；
13、提供本端設備和遠端設備的告警指示；
14、提供聲、光告警；
15、三種供電方式可選：-48VDC、+24VDC和220VAC；
16、硬件電路的高度集成化，整機功耗不大于10W；
17、安裝簡單，可靠性高。
技術參數：
1、環境要求：
工作溫度：0℃~70℃
存儲溫度：-40℃~85℃
濕 度：≤95%（25℃無冷凝）
2、供電電壓范圍：
+24VDC：+15VDC~+36VDC
-48VDC：-32VDC~-72VDC
220VAC：165VAC~265VAC
3、功耗：
滿負荷工作時≤10W
4、可靠性（MTBF）：
大于10年
★交流輸入時可選配寬輸入范圍機型：85~265VAC。
5、光接口指標
傳輸距離 | 2km(多模) | 20km | 40km | 60km | 80km | 120km(DFB) |
光接口 | FC、SC | FC、SC | FC、SC | FC、SC | FC、SC | FC、SC |
光波長(nm) | 多模850/1310 | 單模1310 | 單模1310 | 單模1310 | 單模1310 | 單模1550 |
發送光功率(dBm) | ≥-18 | ≥-15 | ≥-12 | ≥-8 | ≥-3 | ≥-8 |
接收靈敏度(dBm) | ≤-34 | ≤-35 | ≤-36 | ≤-38 | ≤-39 | ≤-38 |
飽和光功率(dB) | ≥-3 | ≥-3 | ≥-3 | ≥-3 | ≥-3 | ≥-3 |
6、E1接口指標
接口碼型：HDB3碼
線路速率：2048Kbps
容 差：±50ppm
接口特性：ITU-T G .703
接口阻抗：75Ω/不平衡或120Ω/平衡
物理接口：BNC/RJ45
7、以太網接口指標
接口類型：10/100Base-T
接口速率：10/100Mbps自適應
物理接口類型：RJ-45，交叉線/直連線自適應
工作方式：全雙工/半雙工自適應
最大幀長：1536字節
最小幀長：64字節
符合IEEE802.3標準
8、RS232接口標準
接口類型：RJ45
接口速率：默認配置為1~4路均使用，最高速率 115.2Kbit/S;
如果配置成1，3使用時，最高速率可以配置成250Kbit/S;
9、其他外部接口
電 源 接 口 | 公 務 接 口 | |
直 流 | 交 流 | |
+24VDC或-48VDC | 220VAC | RJ11 |
工業端子 | 三芯插座 | |
