產品描述：

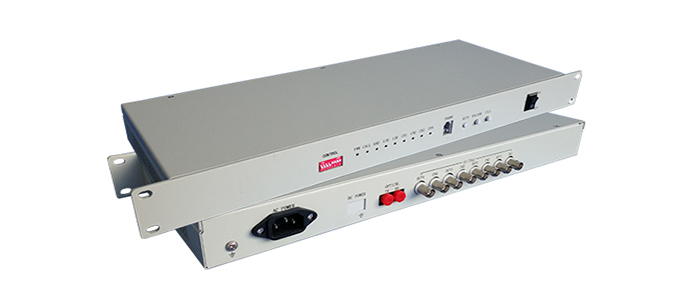

PDX-PDX-4E1-S20F標準型PDH光端機系列產品是通過光纖來遠距離傳送單路或多路E1業務，它采用了業內領先的技術及專用的超大規模集成電路，并結合專用數字復接芯片開發而成的光傳輸產品。該類設備支持點到點組網，易于安裝維護，配合機箱可實現局端、遠端統一網管，可以迅速實現故障定位，在加快故障響應速度的同時，節省了運維成本。
4E1 PDH光端機為PDH光傳輸系統提供8M的傳輸容量，接口包括E1。
設備電路部分為全數字電路，整機工作可靠、穩定，功耗低，集成度高，體積小，易于安裝維護。設備滿足電信運營商及專網用戶的需求，符合電信標準。適合電力、郵政、銀行及聯通、移動電信等用戶的需要，符合電信運營商使用標準。
產品特性：
1、提供4路E1接口；
2、提供命令E1對端環回功能，光路本端自環功能；
3、采用全數字化時鐘恢復和平滑鎖相技術，可靠性高兼容性好；
4、完備的電源、鏈路、告警指示功能，本端設備可實時監控對端設備的當前狀態；
5、提供支路告警和聲音告警屏蔽；
6、提供一路公務電話接口，不占用E1通道，可方便地與對端進行聯系；
7、雙纖雙向和單纖雙向機型可選；
8、光接口可選SC/PC，F(xiàn)C/PC；
9、符合電信級運營要求，平均無故障時間（MTBF）10萬小時以上；
10、具有高可靠性，提供19“機架安裝、臺置、壁掛、插卡，同時具備交直流供電；
11、電源可以選擇交流220V、直流-48V，整機功耗＜５Ｗ；
12、提供SNMP網管功能；
13、支持用戶定制。
技術參數：
1、光接口特性：
光纖類型：單模光纖8.3/125，8.7/125，9/125，10/125
光纖波長：1310nm
光纖接口：FC或SC可選
光路碼速：4E1PDH為16.896Mbit/s,4E1+100MPDH為155Mbit/s
光路碼型：4E1PDH為1B1H，16.896Mbit/s,4E1+100MPDH為1B2B
光源：LD
傳輸距離：大于40km(LM)
大于60km(LH)
輸出光功率：≥-13dBm
接收器類型：PINFET
接收靈敏度：≤-38dBm(BER≤10-11)
2、E1接口特性：
接口碼型：HDB3
接口碼速：2.048Mbit/s±50ppm
接口特性：ITU-T G.703
接口阻抗：75Ω不平衡/120Ω平衡
接口類型：BNC，RJ45
3、電源：
電壓：AC110V~265V
DC-36V~DC-72V
功耗：＜6W
4、環境：
工作溫度：0℃～70℃
貯存溫度：-40～85℃
相對濕度：5%-95%無冷凝
外形尺寸：482.6mm×200mm×44mm
