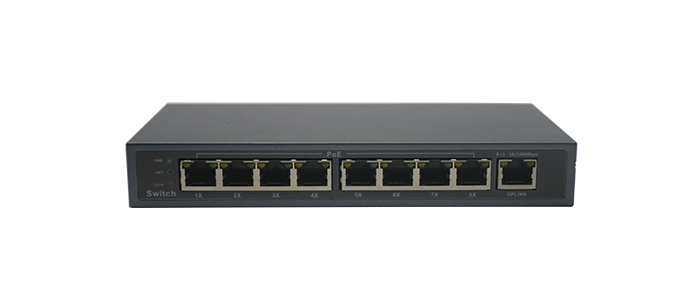

鵬鼎信 PDX-SW3009P-8AF
1FE+8FE 百兆9口POE供電交換機
產品概述
PDX-SW3009P-8AF POE交換機是本公司推出的新一代綠色節能以太網接入供電交換機。提供簡單便利的安裝維護手段和豐富的業務特性，助力用戶打造安全可靠的高性能網絡，可廣泛應用于中小企業、網吧、酒店、學校、小區監控等以太網接入場景。該交換機同時提供8個下行電口和1個上行電口，下行為10/100Mbps以太網PoE供電端口，上行為1個10/100Mbps以太網接口。
該產品主要針對高清網絡攝像機、AP、IP phone等數據接入和PoE供電而設計，遵循IEEE802.3 af/at標準，每個端口能夠?yàn)樵O(shè)備提供最大30W的供電功率，極大的方便了設備供電，節約了線材和施工成本；產品下行口最遠傳輸距離可達到250米，突破了傳統交換機100米距離的限制，在實際工程項目中，使產品覆蓋范圍更大，該產品支持桌面、掛墻安裝方式，可滿足不同工程現場對設備安裝的要求。
主要特性
◆ 支持通過Cat5e/6標準UTP 網線給無線(AP）和網絡監控?cái)z像頭(surveillance cameras）、IP phone供電
◆ 1～8端口支持標準IEEE802.3af/at供電
◆ 符合IEEE 802.3 10Base-T和IEEE 802.3u 100Base-TX標準
◆ 流控方式：全雙工采用IEEE 802.3x標準，半雙工采用Back pressure標準
◆ 支持端口自動翻轉（Auto MDI/MDIX）
◆ 支持網絡端口防雷（AC電源口：差模 +/-2kV，共模 +/-4kV）
◆ PoE 功率：120W（1到8端口總的最大輸出功率由配置的電源適配器決定，最大120W）
◆ 端口最大供電功率30W
◆ 支持VLAN、CCTV模式，CCTV模式下，Cat5e標準UTP 網線網絡數據和供電可以傳250米
◆ 采用存儲轉發的交換機制
◆ 所有端口支持線速交換，64～1536U巨型幀長范圍內均可達到線速
◆ 供電自適應，即插即用，無需配置
◆ 小巧，緊湊，靜音的設計適合置于桌面或掛裝
技術參數
技術參數列表 | 詳細參數描述 | ||
產品型號 | PDX-SW3009P-8AF | ||
供電 | 供電方式 | 電源適配器 | |
輸入電壓 | DC48~57V | ||
功率消耗 | 機器本身消耗小于5W 總功率消耗小于120W | ||
端口參數 | 網絡端口 | 1~8 下行網口：10/100Mbps 1 上行網口：10/100Mbps | |
傳輸距離 | 1~8下行網口：100米 CCTV模式下行支持250米 1 上行網口：小于100米 | ||
傳輸介質 | 1~8下行網口：Cat5e/6標準UTP 網線， 上行網口：Cat5e/6標準UTP 網線 | ||
POE標準 | 符合IEEE 802.3af/at國際標準，單端口最大供電功率30W | ||
PoE供電方式 | 末端跨接法1,2,3,6（默認） | ||
PoE供電功率 | 單個POE端口 ≤30W，整機＜120W | ||
交換參數 | 網絡標準 | IEEE 802.3i 10BASET IEEE 802.3u 100BASETX IEEE 802.3x Flow Control IEEE 802.3af DTE Power via MDI IEEE 802.3at | |
背板帶寬 | 2Gbps | ||
轉發方式 | 存儲轉發 | ||
包數據緩存 | 1M | ||
MAC地址表 | 2K | ||
狀態指示燈 | 電源指示燈 | 1個指示電源（綠色） | |
超遠距離傳輸指示燈 | 1個指示CCTV(綠色) | ||
上行口指示燈 | 1個指示UPLINK（綠色） | ||
網絡供電端口LED | PoE狀態指示8個，RJ45座上黃燈； | ||
網絡數據端口LED | 數據狀態指示8個，RJ45座上綠燈 | ||
撥碼開關 | CCTV撥碼 | OFF表示下行口工作在100M狀態 ON表示下行口工作在10M狀態, 支持250米 | |
防護等級 | 通訊端口防雷防護 | 4KV 執行標準：IEC61000-4-5 | |
整機靜電防護 | 1a 接觸放電 3級 | ||
環境規范 | 工作溫度 | -20℃~70℃ | |
儲存溫度 | -40℃~70℃ | ||
濕度(非凝結) | 0~95% | ||
物理規格 | 尺寸(長×寬×高) | 190mmx98mmx28mm | |
重量 | 612g | ||
可靠性 | 平均故障間隔時間(MTBF) | ＞50000h | |
