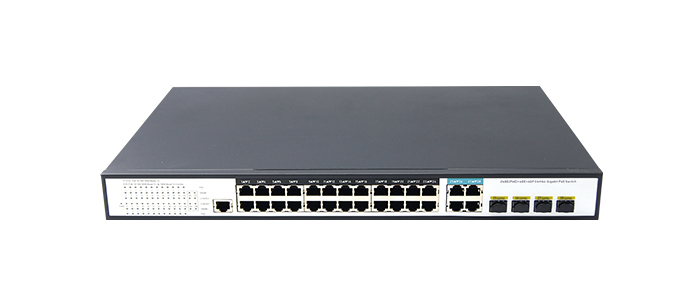

鵬鼎信 PDX-SW5424GMP-24AF-4SFP
4SFP+24GE 千兆4光24電管理型POE供電交換機
產品概述
PDX-SW5208GBP-8AF-2SFP POE交換機是本公司推出的新一代綠色節能以太接入供電交換機。提供簡單便利的安裝維護手段和豐富的業務特性，助力用戶打造安全可靠的高性能網絡，可廣泛應用于中小企業、網吧、酒店、學校等以太接入場景。該交換機同時擁有8個下聯口+2個上聯電口+2個上聯SFP光口，下聯為10/100/1000Mbps PoE網絡端口，上行為2個千兆 SFP光口,2個10/100/1000M自適應以太網電口。
該產品主要針對高清網絡攝像機、AP、IP phone等數據接入和PoE供電而設計，遵循IEEE802.3 af/at標準，每個端口能夠為設備提供最大30W的供電功率，極大的方便了設備供電，節約了線材和施工成本，產品下行口最遠傳輸距離可達到250米，突破了傳統交換機100米距離的限制，在實際工程項目中，使產品覆蓋范圍更大，產品支持桌面式和掛裝，可滿足不同工程現場對設備安裝的要求。
主要特性
l 支持通過Cat5e/6標準UTP 網線給無線(AP）和網絡監控攝像頭(surveillance cameras）、IP phone供電
l 8個千兆自適應RJ45端口，2個上行千兆SFP光口+2個上行10/100/1000M自適應以太網電口
l 8個RJ45口支持PoE供電，符合IEEE802.3at標準
l PoE單端口最大供電功率：30W；整機總功率96/120W
l 符合IEEE 802.3；IEEE 802.3u；IEEE 802.3ab；IEEE 802.3x Flow Control；IEEE802.3at 標準
l 流控方式：全雙工采用IEEE 802.3x標準，半雙工采用Back pressure標準
l 支持端口自動翻轉（Auto MDI/MDIX）
l 支持網絡端口防雷（AC電源口：差模 +/-2kV，共模 +/-4kV）
l 采用存儲轉發的交換機制，轉發內存2M
l 所有端口支持線速交換，10K幀長范圍內均可達到線速
l 供電自適應，即插即用，無需配置
技術參數
技術參數列表 | 詳細參數描述 | |
產品型號 | PDX-SW5208GBP-8AF-2SFP | |
產品說明 | 2個上聯千兆光口+2個上聯千兆電口+8個千兆電口POE供電交換機 | |
供電 | 供電方式 | 電源適配器 |
輸入電壓 | DC48~56V | |
功率消耗 | 機器本身消耗小于5W 總功率消耗小于96/120W | |
端口參數 | 網絡端口 | 1~8 下行網口：10/100/1000Mbps 2 上行光口：1.25Gbps SFP |
傳輸距離 | 1~8下行網口：100米 2 上行光口：距離取決于光模塊 | |
2 上行電口：距離100米 | ||
傳輸介質 | 1~8下行網口：Cat5e/6標準UTP 網線， 上行光口：光纖 | |
POE標準 | 符合IEEE 802.3af/at國際標準， 單端口最大供電功率30W | |
PoE供電方式 | 末端跨接法1,2,3,6（默認） | |
PoE供電功率 | 單個POE端口 ≤30W，整機＜96/120W | |
交換參數 | 網絡標準 | IEEE 802.3i、IEEE 802.3u、IEEE 802.3ab、 IEEE 802.3z、IEEE 802.3x、IEEE 802.1Q(VLAN) 、 IEEE 802.1w(RSTP)、 IEEE 802.3at |
轉發方式 | 存儲轉發 | |
背板帶寬 | 24G | |
包數據緩存 | 2M | |
MAC地址表 | 8K | |
狀態指示燈 | 電源指示燈 | 1個指示電源（綠色） |
網絡端口供電LED | PoE狀態指示8個，RJ45座上黃燈； | |
網絡端口數據LED | PoE狀態指示8個，RJ45座上綠燈 | |
Switch | Default | 默認標準模式 |
VLAN | 無 | |
CCTV | 無 | |
防護等級 | 通訊端口防雷防護 | 4KV 執行標準：IEC61000-4-5 |
整機靜電防護 | 1a 接觸放電 3級 1b 空氣放電 3級 | |
環境規范 | 工作溫度 | -20℃~70℃ |
儲存溫度 | -40℃~70℃ | |
濕度(非凝結) | 0~95% | |
物理規格 | 尺寸(長×寬×高) | 222MM*140MM*42MM |
顏色 | 灰色 | |
可靠性 | 平均故障間隔時間(MTBF) | ＞50000h |
