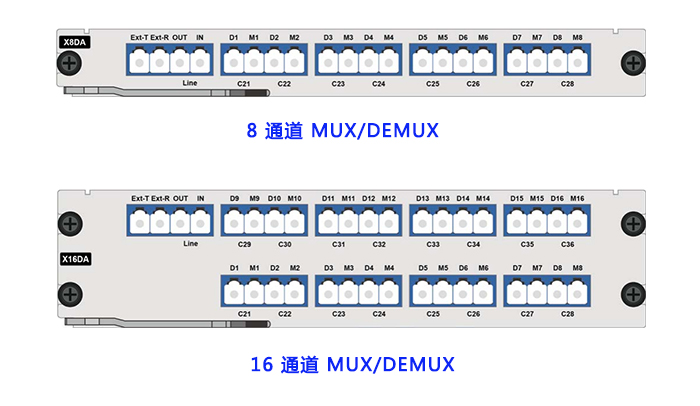

PDX-MDU：1~18 波合分波板
概述
深圳市鵬鼎信科技有限公司推出的 PDX-MDU 合分波板卡主要用于 CWDM 或 DWDM 波分系統中，完成 1~18 個光波長的復用和解復用功能?？梢詫⒉煌ㄩL的光復用至一根光纖上或者將復用在同一根光纖的多個光信道按波長分開。采用了先進的光學薄膜濾光技術，具有低插入損耗、優秀的通道一致性、高可靠性等一系列優點，通道數量可根據客戶需求定制。
產品規格
功能 | 說明 | ||||
光通道數 | 2 | 4 | 8 | 16 | 18 |
通道插入損耗 | ≤1.2dB | ≤1.8dB | ≤2.6dB | ≤4.5dB | ≤5.0dB |
占用槽位數量 | 支持PDX-DWDM全系列機箱，占用1槽 | 支持PDX-DWDM全系列機箱，占用2槽 | |||
工作波長范圍 | l CWDM：1271nm~1611nm l DWDM：C Band（100GHz） | ||||
通道中心波長 | ITU-T Grid | ||||
線路側光纖數量 | 支持線路側單纖或雙纖應用場景 | ||||
平坦度 | ≤0.5dB | ||||
相鄰?fù)ǖ栏綦x度 | ≥30dB | ||||
非相鄰?fù)ǖ栏綦x度 | ≥45dB | ||||
回波損耗 | ≥50dB | ||||
方向性 | ≥55dB | ||||
光接口 | LC/UPC | ||||
最大功耗 | 3W | ||||
MTBF | ＞10萬小時 | ||||
