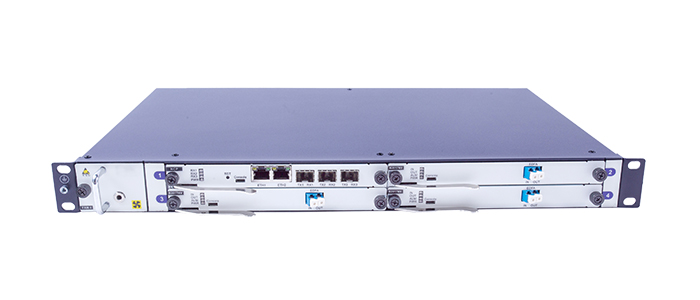

鵬鼎信 PDX-EDFA光放大子系統

產品概述:
鵬鼎信公司推出的PDX-EDFA光放大子系統主要功能是對傳輸鏈路中的信號光進行功率補償,延長光信號傳輸距離。按功能可分為BA、LA、PA等,其中BA常用于系統發送端,提高系統入纖光功率;LA常用于線路中繼段,補償線路上的光功率損失;PA常用于系統接收端,提高系統接收光功率。EDFA特點是利用摻鉺元素的光纖作為增益媒介,以980或者1480nm的泵浦激光器作為泵浦源,采用一級或者兩級放大,以形成對于輸入信號的集總式放大,是DWDM系統及未來高速系統、全光網絡不可缺少的重要部分。
產品特點:
l 支持C波段48波/96波DWDM信號統一放大
l 自動增益控制(AGC)
l 增益平坦、噪聲指數小
l 支持內置EVOA,光功率自動調節
l 支持兩級放大,中間可串接OADM或DCM色散補償設備
l 支持SNMP、Web等多種圖形化界面網管
l 支持交流220V 、直流-48V供電可選,1+1電源輸入保護
l 插卡式設計,容量靈活配置
l 免配置安裝,設備即插即用
技術參數:
指標名稱 | 指標 | 備注 | ||
工作波長范圍 | 常規型:1529nm~1561nm ,擴展型:1528nm~1568nm | |||
EDFA類型 | BA | LA | PA | |
最小輸入光功率(常規) | -22dBm | -30dBm | -32dBm | |
飽和輸出光功率(常規) | +20dBm | +20dBm | +16dBm | 可定制,最大+22dBm |
額定增益(常規) | 12dB | 25dB | 20dB | 可定制 |
增益平坦度 | ≤1.5dB | |||
噪聲系數 | ≤5.5 dB | |||
工作溫度范圍 | -10℃~60℃ | |||
工作濕度范圍 | 5%~95%無凝結 | |||
儲存溫度 | -40℃~85℃ | |||
設備尺寸 | 1U: 44 mm (高)×442 mm (寬)×280 mm (深) | |||
網管功能 | 支持SNMP、Web等多種圖形化界面網管 | 可選配置 | ||
特有技術 | 內置EVOA,光功率自動調節 | 可選配置 | ||
光接口 | LC/UPC型 | |||
供電方式 | AC: 90 ~ 260V 或 DC: -36 ~ -72 V (1+1電源輸入備份) | |||
典型功耗 | 整機滿配<60W | |||
散熱 | 風扇散熱 | |||
MTBF | >10萬小時 | |||
