產品描述：

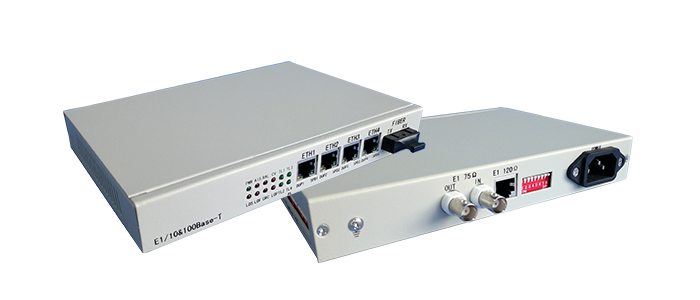

PDX-ZHQ-E1-4FE協議轉換器是我公司使用FPGA、CPLD等超大規模集成電路研制開發的G.703/E1、V.35、100Base-T等協議之間的轉換設備。所有軟件和硬件開發的知識產權均為我公司自主擁有。該系列設備具有集成化程度高、可靠性高、功耗低、體積小等特點，而且兼容性非常強。能夠與絕大多數廠家的設備進行很好的互連互通。E1通道提供成幀與非成幀選擇，成幀狀態時速率為nX64K（n=1~31）。
產品說明：
1、電源供應有-48DC/220V AC可供選擇；
2、采用超大規模芯片，功耗低、可靠性高；
3、體積小、重量輕，安裝方便；
4、具有E1線路環回功能；
5、完善的告警功能；
6、V.35端口支持DTE/DCE兩種方式選擇；
7、符合IEEE802.3、IEEE802.3u、IEEE802.3x等協議，支持10Base-T、100Base-T及100Base-TX等以太網標準；
8、支持VLAN線路和IEEE802.1q協議；
9、可存儲1000個MAC地址，并支持自動刷新和老化；
10、支持IEEE802.3協議定義的MII接口，10M全雙工方式；
11、以太網口支持10/100M自適應；
12、E1接口支持成幀與非成幀選擇；
13、非成幀E1實現2048Kbps的全透明信號轉換；
14、成幀E1提供n*64K（n=1~31）的速率選擇；
15、兩種時鐘選擇：恢復時鐘和外時鐘。
技術參數：
1、E1接口電氣特性：
標稱速率：2048Kbps±50ppm
接口碼型：HDB3
物理接口：BNC
接口特性：符合IGU-T G.703建議
抖動轉移特性：符合IGU-T G.823建議
輸入抖動容限：符合IGU-T G.823建議
輸出抖動：符合IGU-T G.823建議
輸出阻抗：75?不平衡，符合G.703標準。
2、10/100Base-T接口電氣特性
接口類型：10/100Base-T
接口速率：10/100Mbps自適應/全半雙工自適應
物理接口類型：RJ-45
符合IEEE802.3標準
3、供電條件
-48V DC，供電范圍：-36~-72V
紋波要求：≤240mVp-p
220V AC，供電范圍：110V~265V，50Hz
功耗：整機小于3W
4、環境要求
工作環境：環境溫度：0~70℃
相對濕度：≤90%（無冷凝）
大氣壓力：86~106KPa4
儲存環境：環境溫度：-40~85℃
相對濕度：≤95%（無冷凝）
5、外圍尺寸：150mm（長）*108mm（寬）*30mm（高）
