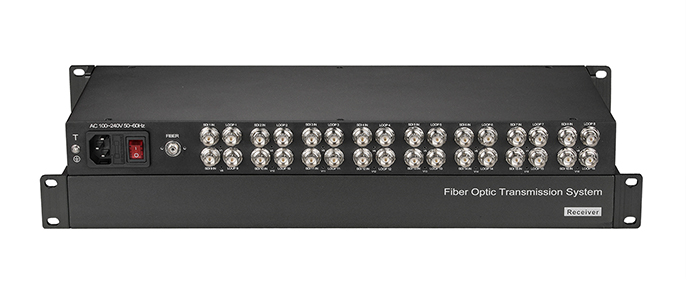

PDX-2000T/R-3G-SDI-16
16路正向3G-SDI視頻光端機
概述：
16路正向3G-SDI視頻光端機通過CWDM技術實現一芯光傳、無延時、無壓縮、高質量的信號延長20公里。
16路正向3G-SDI視頻光端機其主板核心電路和光模塊均采用進口元器件，性能穩定，采用了集成電路設計，設計簡練，具有易于安裝調試，免維護，同時由于使用光纖做為傳輸介質，因此性能卓越，耐高溫、嚴寒，可以有效的防止強電磁波輻射干擾、雷電沖擊和電源浪涌，大大提高了穩定性、可靠性。
產品特性：
l 通過CWDM技術實現16信號傳輸；
l 符合EN50083-9、 SMPTE259M(C)、SMPTE292M、SMPTE424M標準；
l 視頻輸入輸出帶本地影音共享功能；
l 使用全數字處理技術， 圖象清晰， 無色相位差；
l 帶APC電路， 輸出光功率恒定， 動態范圍大；
l 輸入具有電纜均衡, 可補償電纜傳輸?shù)膿p耗；
l 具有輸出時鐘恢復減小信號抖動電路，可以很好地處理畸變信號；
l 輸入/輸出電纜傳輸距離可達80m(BELDEN8281電纜)；
l 單多模兼容，單模無中繼距離可達20公里，如需40KM可定制；
l 即插即用，無需設置；
l 設備成對使用，注意設備有發射機與接收機區分；
技術參數：
視頻指標 | |
協議標準 | SMPIE 424M |
支持標準 | EN50083-9、SMPTE259M-C、SMPTE292M、SMPTE424M |
SMPTE 速率 | 270Mbit/s,1.48Gbit/s,2.97Gbit/s |
支持標準（數字視頻格式） | DVB-ASI |
SMPIE 259M SD-SDI 480i，576i | |
SMPIE 292M HD-SDI 720P, 1080i | |
SMPIE 424M 3G-SDI 1080P60Hz | |
視頻輸入/輸出 | |
數量/信號類型 | 1路單鏈路DVB-ASI、SD-SDI 、 HD-SDI、 3G-SDI數字視頻帶本地環出 |
輸入阻抗 | 75Ω |
輸入自動電纜均衡 | ＞80m(1.485 Gbps@BELDEN8281電纜) |
時鐘恢復 | 270 Mbps、 1.485 Gbps、 2.97Gbps時自動， 其它為旁路 |
輸入電平 | 800mVp-p±10% |
輸入回波損耗 | ＞10dB @ 2. 97 Gbps |
輸出直流偏移 | <±0. 5V |
輸出回波損耗 | ＞10dB @ 2. 97 Gbps |
最大抖動 | ＜0. 1UI(1485Mbps) |
信號過沖 | ＜5% (1485Mbps) |
機械結構 | |
外殼金屬 | 鋁+鐵 |
安裝方式 | 1U機箱 |
產品尺寸（含掛耳） | 487*195*44mm |
產品凈重（單位：對） | |
包裝 | |
外包裝材質 | 牛皮紙 |
外包裝尺寸 | |
成品凈重（含外包裝） | |
電源指標 | |
電源方式 | AC100~240V |
功耗 | <50W |
過載保護 | 提供 |
過流保護 | 提供 |
環境指標 | |
工作溫度 | -20°C ~70°C |
存儲溫度 | -40°C ~85°C |
相對濕度 | 5 至 95%（非冷凝） |
工作壽命 | ＞100000小時 |
