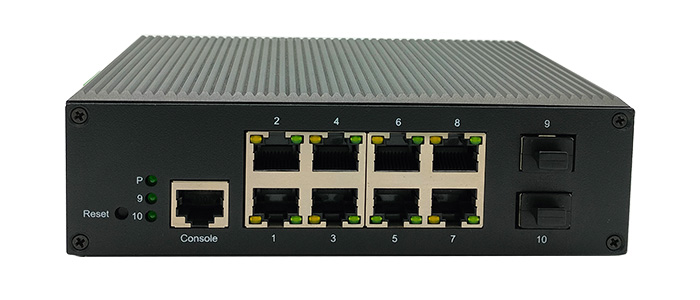

鵬鼎信 PDX-SW528GMRTJ-2SFP
千兆2光8電工業級管理型環網交換機帶繼電器功能
產品描述：
PDX-SW528GMRTJ-2SFP為工業級環網交換機，提供8個10/100/1000Base-T(X)電口和2個千兆SFP光口。支持多種網絡冗余協議PDX-Ring (自愈時間<10ms @ 20臺交換機)、PDX-Ring、MSTP/STP(IEEE802.1w/D)，當網絡故障時可以迅速地恢復，保證重要應用的不間斷通訊。此外，支持-40 ~85℃寬溫，保證設備在惡劣環境下穩定運行。鵬鼎信公司還提供專業的網管軟件，對交換機進行集中管理和配置。因此，PDX-SW528GMRTJ-2SFP是工業以太網通訊的最佳選擇。
主要特點:
支持8個 10/100/1000Base-TX和2個SFP光纖端口
支持IEEE802.3、IEEE802.3u，IEEE802.3x，存儲轉發
以太網端口支持10/100/1000M自適應
IP40保護等級,高強度鋁合金外殼，DIN35軌道安裝
工業級4級防護設計，-40至85°C工作溫度
快速冗余環網： Ring（自愈時間<20ms）
Ring開放式環網，兼容其它品牌環網技術
附加冗余環網，兼容不同品牌、不同網絡拓?fù)浣Y(jié)構
支持標準IEC62439-2 MRP網絡冗余協議
IGMP v2/v3 (IGMP Snooping)組播管理
Port Trunk (端口匯聚)便于帶寬管理
SNMP v1/v2c/v3安全的網絡管理，RMON遠程流量監控
通過WEB、Telnet、Console(CLI)、Open-vision多種方式管理和配置
多種事件報警機制：Syslog，Email，SNMP Trap和繼電器故障輸出
應用環境:
1.城域光纖寬帶網: 電信、有線電視、網絡系統集成等數，據網絡運營商
2. 寬帶專網: 適用于金融、政府、石油、鐵路、電力、公安、交通、教育等行業專網
3.多媒體傳輸: 圖像、話音、數據綜合傳輸、適用于遠程 教學、會議電視、可視電話等應用
4.實時監控: 實時控制信號、圖像及數據同時傳輸
5. 抗惡劣環境: 適用于強電磁干擾、遠距離的惡劣環境下組網
產品參數: PRODUCT PARAMETERS
產品型號 | PDX-SW528GMRTJ-2SFP |
產品說明 | 千兆2光8電工業級環網光纖交換機,帶繼電器報警功能 |
接口（Provider Mode Ports） | |
業務接口（Fixed port） | 2*1000 Base-X， 8*10/100/1000 Base－T |
管理接口（Management Port） | 支持console |
電源接口（Power interface） | 鳳凰端子，雙電源冗余 |
LED燈（LED Indicators） | POWER 光口燈(9,10) 電口(1,2,3,4,5,6,7,8) |
線纜類型及距離（Cable type&Transmission distance） | |
雙絞線（Twisted-pair） | 0-100m（CAT5e,CAT6） |
單模光纖（Monomode optical fiber） | 20/40/60/80/100KM |
多模光纖（Multimode (optical) fibre） | 550m |
網絡拓?fù)洌∟etwork Topology） | |
環形拓?fù)洌≧ing topology） | 支持 |
星型拓?fù)洌⊿tar topology） | 支持 |
總線拓?fù)洌˙us topology） | 支持 |
樹形拓?fù)洌═ree Topology） | 支持 |
混合式拓?fù)洌℉ybrid topology） | 支持 |
電氣特性（Electrical Specifications） | |
輸入電壓（input voltage） | DC12-56V |
整機功耗（Total Power consumption） | <10W |
二層交換（Layer 2 Switching） | |
交換容量（Switching capacity） | 20G |
MAC地址表（MAC address table） | 8K |
VLAN支持及數量（VLAN） | 支持4K |
轉發延遲（Forwarding delay） | <10us |
極性反轉（MDX/MIDX） | 支持 |
流量控制（Flow control） | 支持 |
巨型幀（Jumbo Frame） | 支持10Kbytes |
環網協議（Ring Protocol） | 支持ERPS |
鏈路聚合（Link Aggregation） | 支持12組 |
組播（Multicast) | 支持IGMP Snooping |
端口鏡像（Port Mirroring） | 支持 |
風暴抑制（Storm Control） | 支持 |
端口流量統計（Interface Counters） | 支持 |
QINQ | 支持 |
802.1X | 支持 |
MAC認證 | 支持 |
端口隔離（Port Isolation） | 支持 |
Rmon | 支持 |
NTP client | 支持 |
DHCP client | 支持 |
DHCP snooping | 支持 |
Ping/tracert檢測 | 支持 |
Dying gasp | 支持 |
DDM | 支持 |
匯聚服務（Convergence） | |
訪問控制列表（ACL） | 支持基于流的QoS |
服務質量（QOS） | 支持 |
管理功能（Management） | |
命令行（CLI） | 支持 |
管理串口（Console） | 支持 |
Telnet/SSH | 支持 |
WEB管理 | 支持 |
SNMP | 支持SNMPv1/v2c/v3 |
用戶管理（User Management） | 支持 |
系統日志（System Log） | 支持 |
文件升級（Configuration File Download/Upload） | 支持 |
固件升級（Upgrade Firmware） | 支持 |
環境條件（Environment） | |
工作溫度（Operating temperature） | -40℃~+85℃ |
儲藏/運輸溫度（Storage temperature） | -40℃~+85℃ |
相對濕度（Relative humidity） | 5%~95% 無凝露（non-condensing） |
散熱方式（Thermal methods） | 無風扇設計，自然散熱 |
MTBF | 100,000 小時 |
機械結構（ Mechanical Dimensions） | |
尺寸（Product size） | 143*104*48mm |
安裝方式（Installation Method） | 卡軌式安裝 |
重量（Weight） | 0.58KG |
防護（EMC&INGRESS PROTECTION ) | |
IP等級（IP Level） | IP40 |
電源浪涌防護（Surge protection of Power） | IEC 61000-4-5 Level X（6KV/6KV）（8/20us） |
網口浪涌防護（Surge protection of Ethernet port） | IEC 61000-4-5 Level 4（4KV/4KV）（10/700us） |
輻射抗擾（RS） | IEC 61000-4-3 Level 3（10V/m） |
瞬間脈沖抗干擾（EFI） | IEC 61000-4-4 Level 3（1V/2V） |
傳導抗干擾（CS） | IEC 61000-4-6 Level 3（10V/m） |
電源頻率磁場抗擾（PFMF） | IEC 61000-4-8 Level 4（30A/m） |
電壓跌落（DIP） | IEC 61000-4-11 Level 3（10V） |
抗靜電干擾（ESD） | IEC 61000-4-2 Level 4（8K/15K） |
自由跌落（Free fall） | 0.5m |
配套和附件（Accessories） | |
配套設備（Accessories） | 設備，端子，合格證，說明書，電源適配器（選配） |
可選型號（Optional model） | 描述信息 |
PDX-SW528GMRTJ-2SFP | 千兆2光8電，2個千兆SFP光接口，8個10/100/1000M 帶繼電器功能 |
